PLC点位不够怎么办?论Modbus协议 RS485高性能总线控制解决方案

新闻来源:立三机电40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料发布日期:2019-07-09

一、 概述
EC86T是一款高性能总线控制步进驱动器,同时集成了智能运动控制器功能,既可以通过Modbus指令对驱动器和电机进行实施控制,也可以支持复杂的单轴运动控制编程,程序保存至驱动器内独立运行。
通讯控制方式:RS485

二、产品型号:
EC86T(标准) 标准型号,开环,电流1.0~6.5A,电压20~80VDC
EC42T 开环,电流0.2~2.2A,电压20~80VDC
EC42T-B 开环,电流0.2~2.2A,电压20~80VDC,带刹车控制功能
EC86T-B 开环,电流1.0~6.5A,电压20~80VDC,带刹车控制功能
EC86TE 闭环,适配电流大于1A的所有闭环电机,电压20~80VDC
EC86TE-B 闭环,适配电流大于1A的所有闭环电机,电压20~80VDC,带刹车控制
ECA57T 标准型号,开环,电流1.0~6.5A,电压20~60VAC
ECA57T-B 开环,电流1.0~6.5A,电压20~60VAC,带刹车控制功能
ECA57TE 闭环,适配电流大于1A的所有闭环电机,电压20~60VAC
ECA57TE-B 闭环,适配电流大于1A的所有闭环电机,电压20~60VAC,带刹车控制
ECA86T 标准型号,开环,电流1.0~6.5A,电压20~110VAC

ECA86T-B 开环,电流1.0~6.5A,电压20~110VAC,带刹车控制功能
ECA86TE 闭环,适配电流大于1A的所有闭环电机,电压20~110VAC
ECA86TE-B 闭环,适配电流大于1A的所有闭环电机,电压20~110VAC,带刹车控制


               PLC点位不够怎么办?论Modbus协议 RS485高性能总线控制解决方案




使用场合:针对PLC点位不够,单轴运动控制(可多轴联动) 或有固定的运行轨迹场合下可不通过PLC直接控制,产品功能可依客户需求定制

三、产品特性
1)抗共振
步进系统的一点不足就在于存在着固有的共振点,立三系列驱动器自动计算共振点,并以此来调整控制算法,从而达到抑制共振的目的。此技术极大的提高了中频稳定性,使得高速时有更大的力矩输出
2)自检和参数自整定
系统上电时,驱动器自动检测电机参数(如电阻和电感)并根据此参数来优化系统运行性能
3)主机控制模式
.接收主机PC或PLC命令    .多轴总线        .实时控制
4)程序驻留模式
.可执行预先存储的程序     .多任务      .条件处理       .数学功能      .数据寄存器功能

   寄存器列表:
.电机实时位置                  .状态寄存器
.设定自运行细分                . 串口超时设置
.波特率                        .电机启动速度
.电机停止速度                  .电机加速时间
.电机减速时间                  .电机运行速度
.打开输出端口                  .关闭输出端口
.读取输出端口状态              .读取报警状态
.清除报警状态                  .设定报警到指定输出位
.设定运行状态到指定输出位      .设定到位信号到指定输出位
.电机运行或停止                .电机点动
.脱机/使能                      .电机启动速度
.电机停止速度                   .电机加速时间
.电机减速时间                   .电机运行速度
.执行编程命令                   .保存编程命令
.电机实时位置                   .驱动器版本号
.驱动器型号                     .电机运行脉冲数
.电机运行时长                   .电机运行到绝对位置
.设置当前电机位置

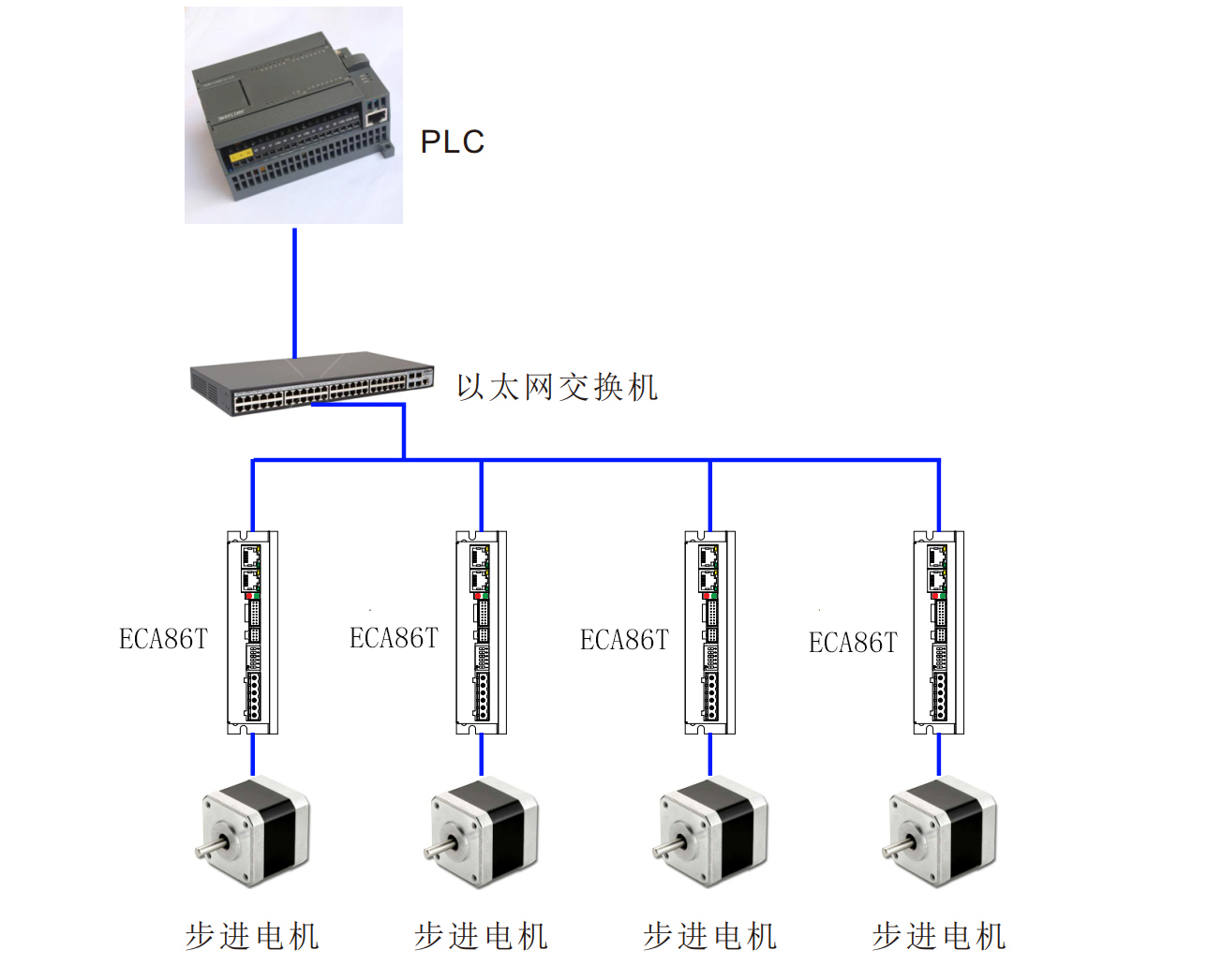

四、应用案列


            ECA86T




  产品特点
1. 多种控制模式,支持上位机控制模式,支持程序驻留模式
2. 程序驻留模式下,可通过调试软件内置编程,脱离上位机单独运行
3. 条件处理功能,可根据外部IO输入执行不同的程序
4. 辅助调试功能,调试软件简单易用,在设备调试时,用户可以通过调试软件记录运行位置,有利于提高产品开发进度
5. 最大支持64轴
6. 以太网10/100M自适用,内置网络隔离变压器
7. 指令调节电流及细分,在协议允许范围内任意赋值,更灵活,更精细
8. 协议内容根据用户实际应用编写,能满足大多数应用场合需求
9. 协议地址预留空间充足,可根据用户需求增加协议内容
