步进电机控制器是控制步进电机运动的关键组件之一，正确的接线是确保步进电机正常运行的重要前提。本文将介绍步进电机控制器的接线图，帮助用户正确连接步进电机控制器，实现电机的准确控制和运动。

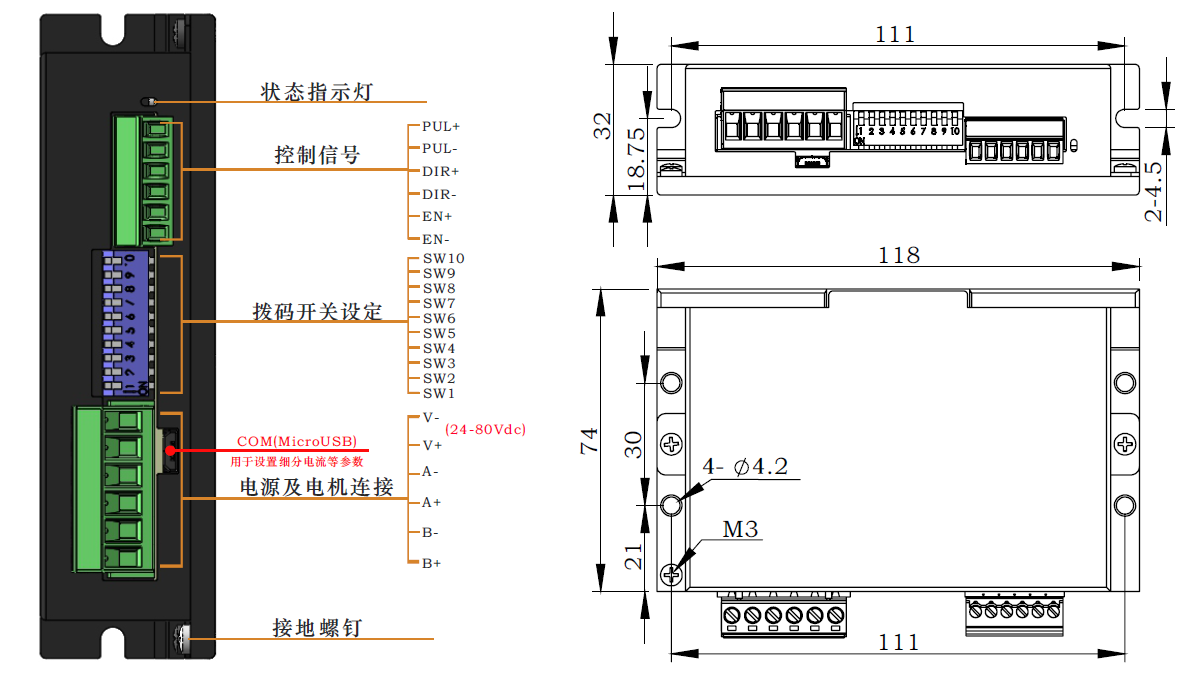

步进电机控制器接线图：

接线说明：

1. 电源接口： 将电源正负极分别连接到控制器的电源接口，确保电源电压符合控制器的额定电压范围。

2. 步进电机接口：40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料 将步进电机的四根导线依次连接到控制器的步进电机接口，通常为A+、A-、B+、B-。

3. 步进电机控制接口： 根据具体控制需求，连接外部控制设备，如PLC、微控制器等。

4. 限位开关接口： 如有需要，可以连接限位开关到控制器的限位开关接口，用于控制步进电机的停止位置。

5. 报警信号接口： 连接报警信号输出到外部设备，用于监测步进电机的工作状态。

6. 信号地接口：40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料 将信号地线连接到控制器的信号地接口，确保信号传输的稳定性。

7. 其他接口： 根据实际需要，连接其他相关设备或传感器，如编码器、温度传感器等。

注意事项：

• 在接线过程中，务必仔细阅读控制器的使用手册，并按照手册提供的接线图进行正确连接，避免因接线错误导致设备损坏或安全事故发生。

• 在连接步进电机时，注意正确区分步进电机的相序，通常情况下，步进电机的A相和B相分别连接到控制器的A+、A-、B+、B- 接口。

• 接线完成后，务必对接线进行仔细检查，确保所有接口连接牢固，接线正确，避免因接触不良或接线松动导致的故障。

结论：
