​RS485总线通讯功能



驱动器内置工业级总线通讯芯片，任何带 RS485通讯功能的工业设备，都可以按照 Modbus -RTU 协议，直接控制驱动器的运行。如果有需要，最多可以串联 64 台驱动器，在较低的成本下，实现可靠的中到大型驱动器网路的构建。



文件配置下载步骤



1、 软件解压。图示，将压缩包解压为安装文件40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料（如果有风险提示，暂时关闭杀毒软件即可）。

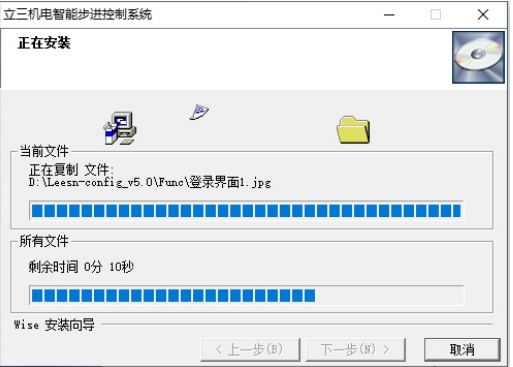

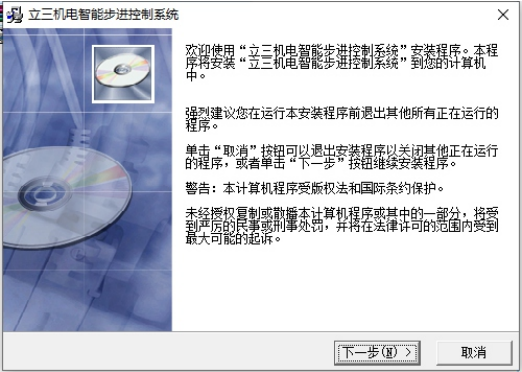

2 、双击安装文件。图示，点击“下一步”并选定安装目录，默认安装在D盘。

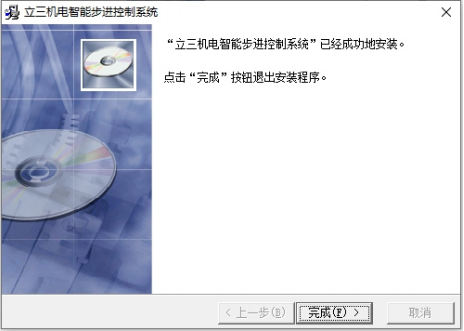

3、安装完成。图示，点击完成。





4、 物理接线，将USB-485模块的USB端口接电脑，网口端口接驱动，将驱动的拨码全拨ON。





5、打开软件。





40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料6、鼠标右键Moudbus-485协议。

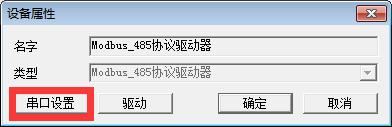

7、选择属性，打开设备属性窗口，并点击串口设置，打开串口设置窗口。

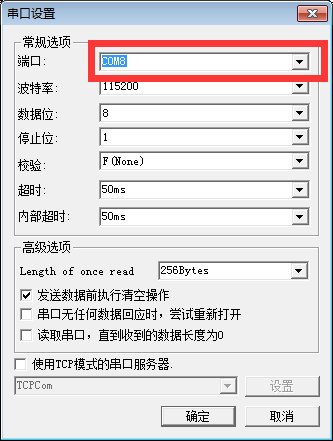

端口：上位机跟驱动器传输数据端口，务必保证COM口跟电脑指定的COM口一致。右击我的电脑--属性，在设置管理中查看。



波特率：上位机跟驱动器数据传输速度。驱动器默认115200.其他设置默认即可， 点击确认。

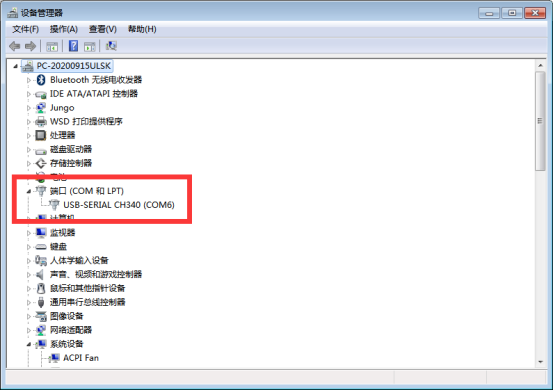

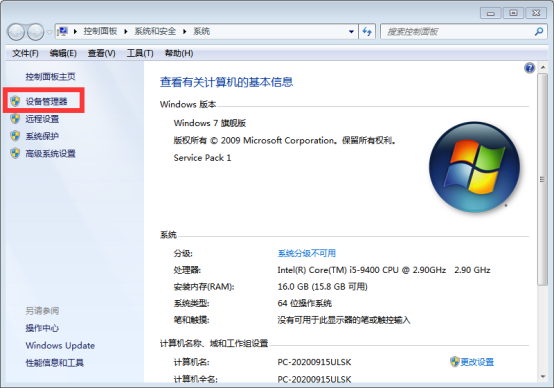

8、查询USB-485所使用的电脑串口。

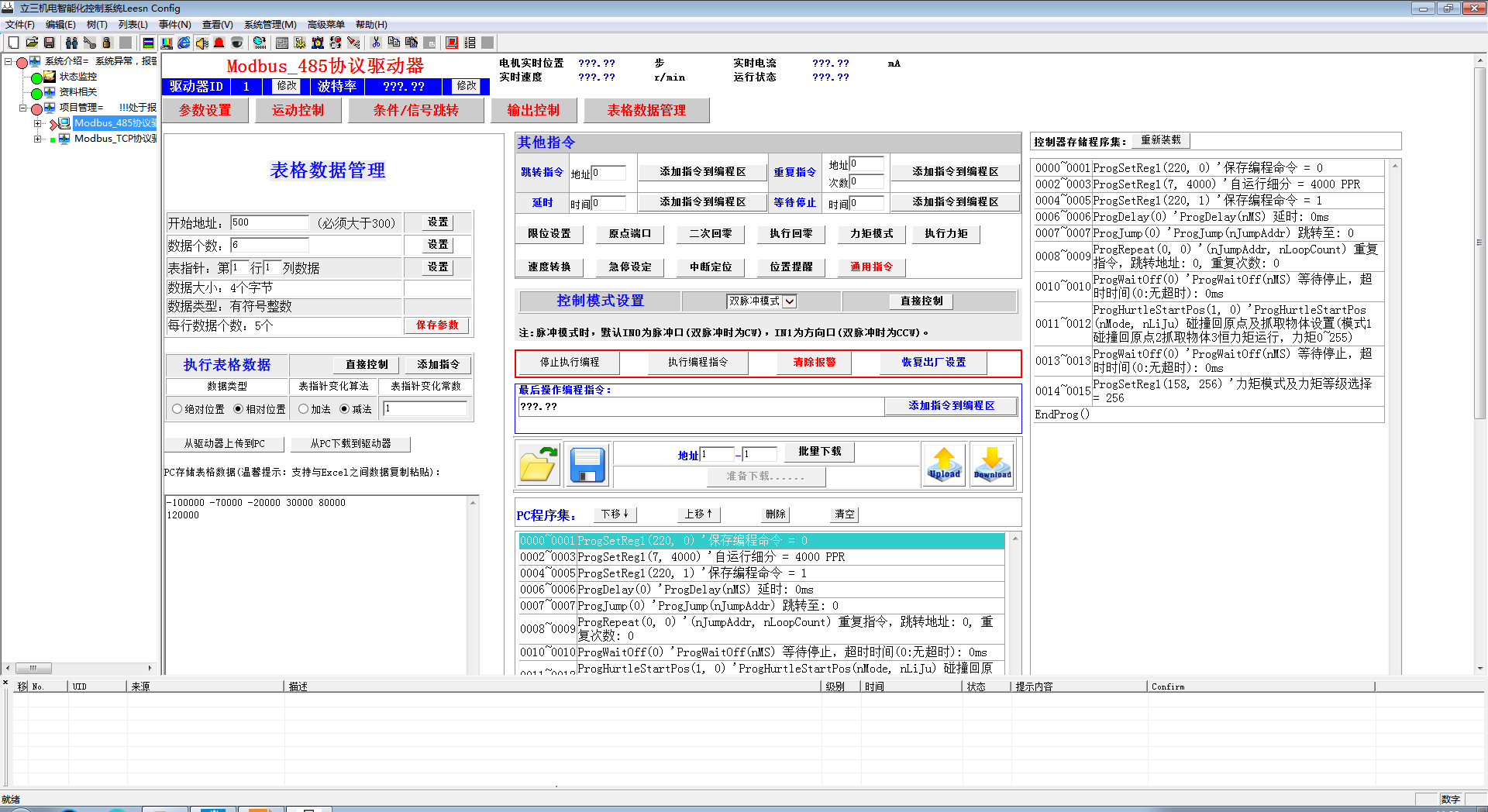

9、将串口设置点击确定，若接线没问题，驱动器已经上电将会显示如以下，电流以及实时位置等会有数据。





10、点击停止执行编程。

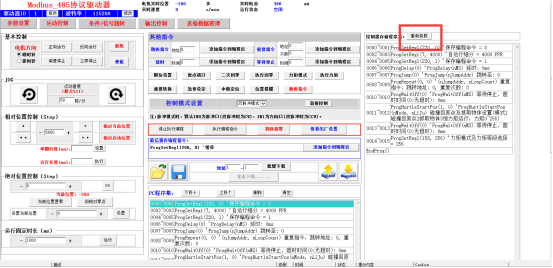

11、点击重新加载。

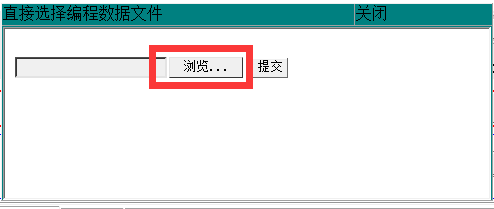

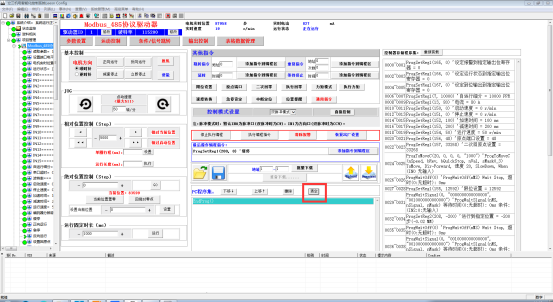

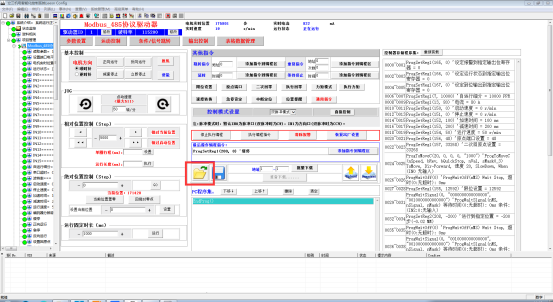

12、重新加载后页面会刷新，点击清空后再点击打开工程配置文件。

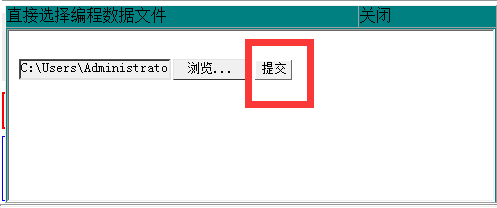

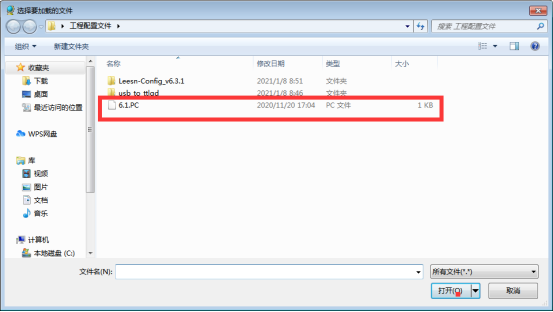

40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料13、选择相应的工程配置文件后选择提交。









14、提交后选择下载，观察进度条即可。
