​IC28系列集成式电机，是立三机电最新研发的重磅之作。它将步进系统中的驱动器和步进电机集成为一个整体，不仅极大地节省安装空间，同时将繁琐的接线流程简化，增强了步进系统的实用性，为您节约设计成本和时间成本，是您选用步进系统方案时的首选。



IC系列同时继承了EC系列产品集控制和驱动于一体的优秀特性。即可外部脉冲控制又可内置编程控制。



产品特性

➤工作电压范围：22-40V(推荐使用24VDC)

40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料➤驱动输出电流：0.2~2.0A

➤控制模式

   位置模式：脉冲方向控制、双脉冲控制、上位机指令控制。

   速度模式：I/O控制速度模式、上位机指令控制。

➤通讯方式

40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料   TTL

➤输出力矩范围：0.08~0.24N.m

40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料➤1000线编码器反馈

40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料➤3路数字量输入，高电平可直接接收5~24V直流电平，最大频率300KHz

   2组独立数字量输出,集电极OC输出，最高耐压30V,最大灌入或输出电流50mA。

➤可用LEESN-CONFIG软件实时监控，内置编程等。



产品优点

1、体积小巧，节约安装空间。

2、驱控一体，可内置编程。

3、闭环控制，位置精准。

4、把接线化繁为简，节省设计成本和生产成本。

5、支持单双脉冲，IO控制，CANopen，RS485等控制模式。

6、外置USB设置串口，参数调整方便。

7、内置磁编，上电电机保持静止。

8、电机采用大力矩的电机，同体积比同类产品力矩大1/3。

9、电路采用变压器隔离

10、独立式接口

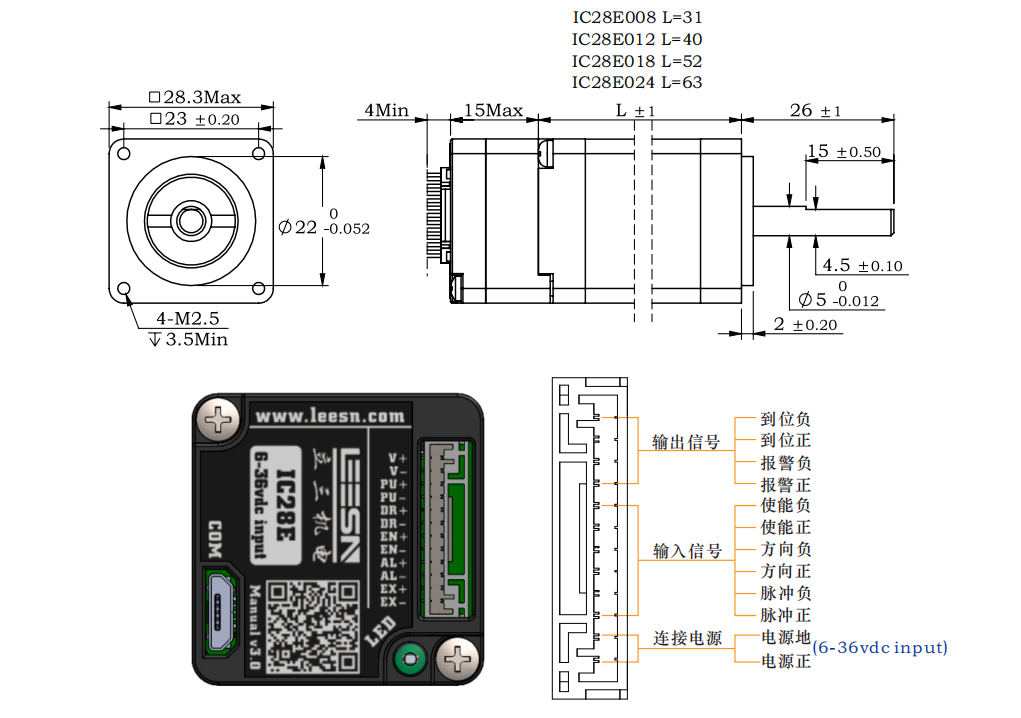

产品示意图及机械安装图



实拍图
