感谢您选择立三机电产品，本文章针对立三机电EC通讯系列步进驱动器与汇川PLC连接——添加轴和修改参数等进行讲解。

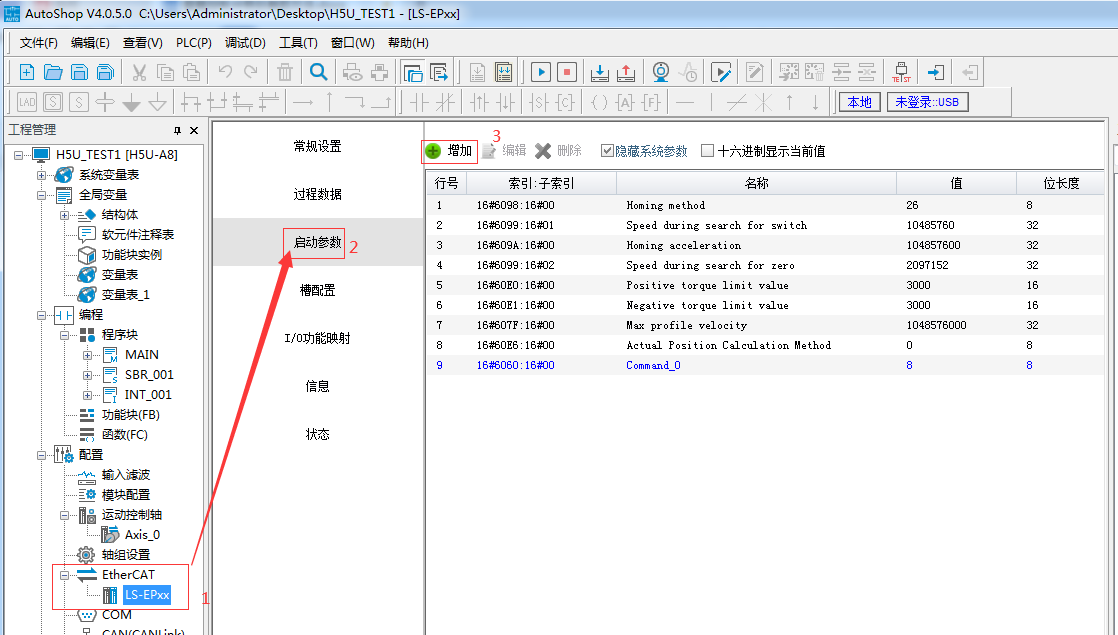

1、首先添加好设备描述文件之后，双击下图中添加的设备40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料，则会在左侧显示添加的设备及设备映射的轴。



图1



修改参数的方式一：（方式一是每次上电时将参数写入驱动器，断电后不保存）

40665红灯笼主论坛-770772老牌红灯笼玄机料-772770红灯笼论坛王中王-770772红灯笼一肖一码-红灯笼论坛玄机料共关注-979991红灯笼玄机料①双击左侧添加的设备找到启动参数，点击增加，找到需要修改的参数。





图2



②根据说明书的对象字典列表对应下图中的索引找到需要修改的参数的地址，点击该地址，直接写值即可。

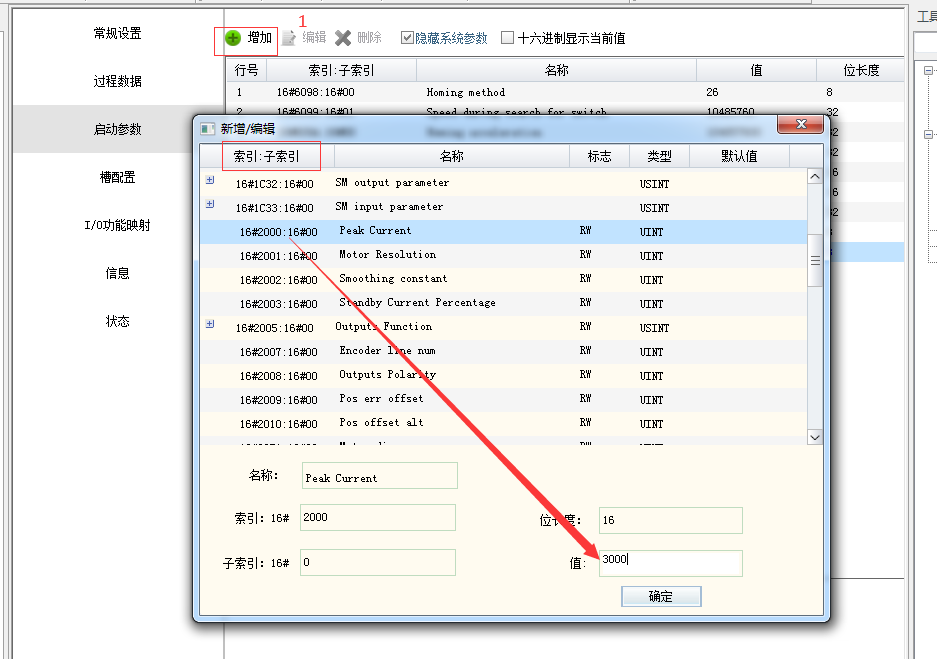

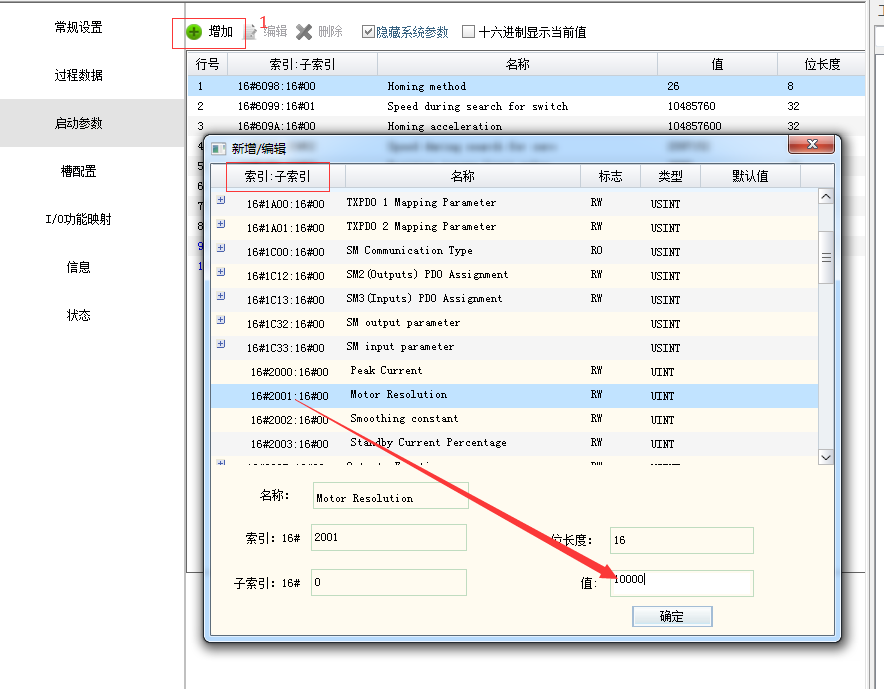

如下图3和图4是修改电流为3A和细分修改为10000的方式示意图。图5为修改完参数时启动参数栏显示的页面。



图3



图4

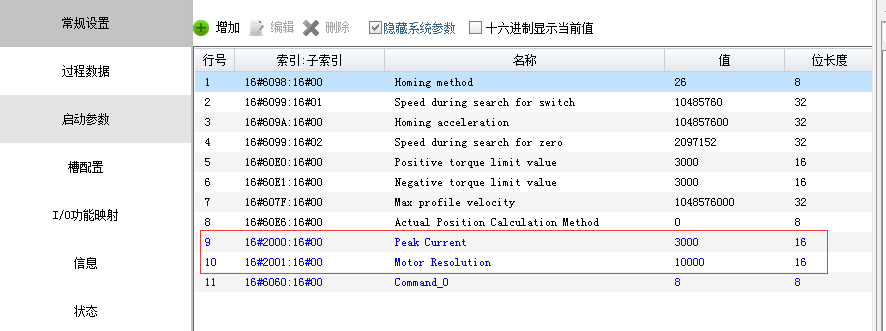

图5



修改参数方式二：（该方式修改的参数可以断电保存）

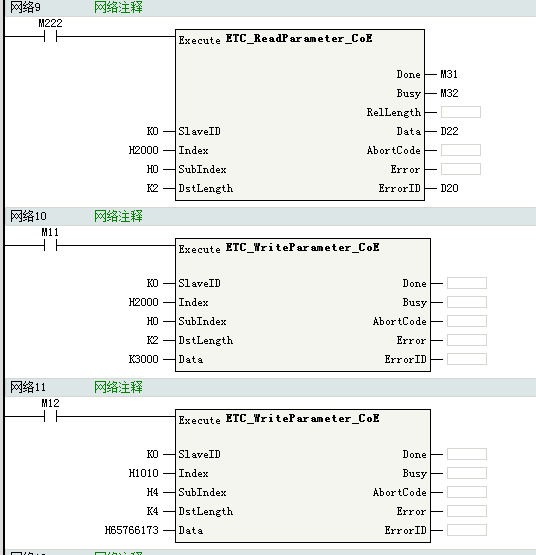

如图6所示，找到读写参数的模块，即可对电流细分等参数进行读写操作。

下图为读取电流值和将电流值改为3A的实例，客户修改完参数之后最后通过地址0x1010，子索引4，将修改的参数断电保存。图6中的触点M12为保存参数的示例。

图6



如遇其他问题，请联系我司工程师！
